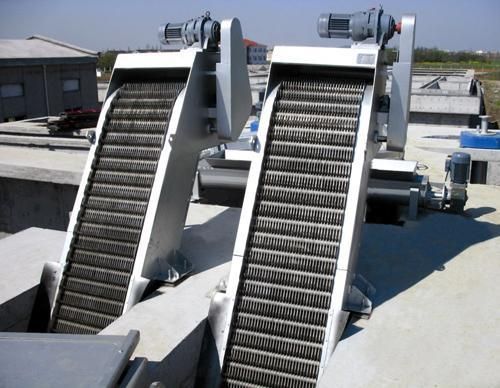

回轉機械格柵除污機由架體、鏈輪、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

格柵除污機由架體、牽引鏈、傳動系統、齒耙組合A、齒耙組合B、水下導輪組合、水下副柵、柵條等部件組成。

　　一、格柵除污機主要結構

　　(1)格柵本體為整體式結構，在專用平臺上組裝、調試，空機試運行8小時方可出廠，確保組裝質量，也可簡化現場安裝工作量。

　　(2)本機在主柵條前加上一道活動的副柵，活動副柵的間距與主柵條一致，活動副柵的柵渣由長耙齒撈取，有效防止污水中的柵渣從柵條底部串過和底部的污物的積滯。

　　(3)格柵除污機鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免卡阻現象。

　　(4)傳動機構安裝于機架頂部，采用臥式擺線針輪減速機，設過扭矩保護裝置(剪切銷)，有效防止因超負荷對電機減速機造成損傷。并配置防護罩，拆裝方便。

　　(5)除污耙齒采用兩種形式，一種為長耙，另一種為短耙。長耙撈渣量大，短耙撈耙干凈徹底。

　　(6)格柵除污機設電器過載保護裝置，當機械發生故障或超負荷時會自動停機并發出報警，該系統動作靈敏可靠。

   二、工作原理

   齒耙固定與鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口處，卸入柵渣車中。

反撈式格柵清污機工作時，固定于提升鏈上的清污耙板 驅動裝置的帶動下，將水下格柵部分截留的污物撈上，防止泵和管道等被磨損或堵塞以利于后續流程順利進行。 反撈式格柵清污機和清污耙板依靠二側提升鏈同步由柵前至柵后作回轉運動，當耙板機體上部時，由于轉向導軌及導輪的作用，污物依靠重力自行落下卸污。
